随着我国经济的快速发展，人口的与日俱增。建筑行业成为朝阳行业，钢结构行业也发展迅猛。目前来看，我国钢结构的专业技术人员还相对匮乏，工程质量参差不齐。因此，对钢结构建筑物进行严格的检测十分必要。因此，切实做好钢结构工程检测工作，对确保整个建筑工程的质量、保障人民生命财产安全具有重要意义。
一、钢结构材料检测
包括钢材型材（包括焊接H型钢、焊管）、焊接球、螺栓球以及连接紧固件的检测，型材、焊接球、螺栓球是钢结构工程的基本元素。它的质量直接关系到工程的质量。型材的做法是将材料铣成长宽一定的试件然后进行拉伸冷弯试验，对其物理性能进行检测；焊接球是按标准焊上一定直径的配管，然后进行抗拉抗压试验；螺栓球与焊接球差不多，只是没有抗压试验；连接紧固件，对我们来说主要是高强螺栓。高强螺栓的质量主要控制项目包括最小荷载检测、预拉力复验、扭矩检测、扭矩系数复验及抗滑移系数检测。最小荷载检测利用专用卡具和拉力试验机进试验而后对照标准；预拉力检测利用轴力计和扭矩扳手进行检测，结果要符合GB50205-2001附录B表B.0.2；扭矩检测利用扭矩扳手检测，结果与施工值相差在10%以内为合格；扭矩系数利用轴力计检测，测出预拉力P和施拧扭矩T，经过公式K=T/P*d计算得出扭矩系数，结果要GB50205-2001附录B表B.0.4；抗滑移系数检测，要求先制试件（与钢结构同批同样处理，生产厂家做），测出预拉力P，将贴有压力传感仪或电阻应变仪的螺栓穿入试件，在拉力试验机上测出滑移荷载Nv，通过公式μ=Nv/2P，结果要符合设计要求。有特殊要求的还可以测其硬度。（GB3098.1-2000）

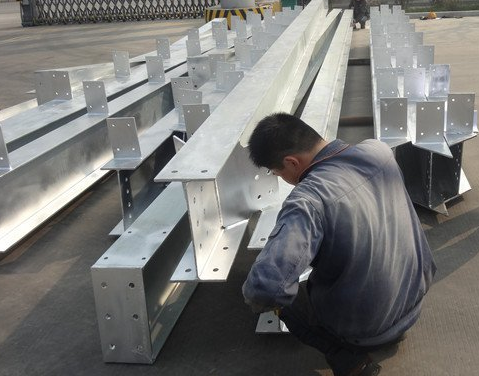

二、构件尺寸及平整度检测
每个尺寸在构件的3个部位量测，取3处的平均值作为该尺寸的代表值。钢构件的尺寸偏差应以设计图纸规定的尺寸为基准计算尺寸偏差；偏差的允许值应符合其产品标准的要求。梁和桁架构件的变形有平面内的垂直变形和平面外的侧向变形，因此要检测两个方向的平直度。柱的变形主要有柱身倾斜与挠曲。检查时可先目测，发现有异常情况或疑点时，对梁、桁架可在构件支点间拉紧一根铁丝或细线，然后测量各点的垂度与偏差；对柱的倾斜可用经纬仪或铅垂测量。柱挠曲可在构件支点间拉紧一根铁丝或细线测量。
三、钢结构损伤检测
钢结构在自然环境和使用环境长期的双重作用下，其功能将逐渐减弱，这是一个不可逆转的客观规律。如果能够科学地评估这种损伤的规律和程度，及时采取有效的处理措施，可以延缓结构损伤的进程，达到延长结构使用寿命的目的。
钢结构损伤检测包括三个方面：
（1）裂缝检测。
裂缝的检测包括裂缝出现的部位分布、裂缝的走向、裂缝的长度和宽度。裂缝宽度的检测主要用10～20倍读数放大镜、裂缝对比卡及塞尺等工具。裂缝长度可用钢尺测量，裂缝深度可用极薄的钢片插入裂缝粗略地测量，也可沿裂缝方向取芯或用超声仪检测。判断裂缝是否发展可用粘贴石膏法，将厚10mm左右、宽50～80mm的石膏饼牢固地粘贴在裂缝处，观察石膏是否裂开。
（2）结构变形检测。
测量结构或构件变形的常用仪器和工具有水准仪、经纬仪、锤球、钢卷尺、棉线以及激光测位移计、红外线测距仪、全站仪等。结构变形有许多类型，如梁、屋架的挠度、屋架倾斜、柱子侧移，需要根据测试对象采用不同的方法和仪器。测量小跨度的梁、屋架挠度时，可用拉铁丝的简单方法，也可选取基准点用水准仪测量。屋架的倾斜变位测量，一般在屋架中部拉杆处从上弦固定吊锤到下弦处，测量其倾斜值并记录倾斜方向。
（3）结构材料性能检测。
对钢材的性能检测主要是检查裂纹、孔洞、夹渣等，对焊缝主要是检查夹渣、气泡、咬边、烧穿、漏焊、未焊透以及焊脚尺寸不足等，对铆钉或螺栓主要是检查漏铆、漏检、错位、错排和掉头。检测方法主要是外观检查、X射线、超声波探伤、磁粉探伤和渗透探伤。超声法用于金属材料探测时要求频率高，功率不必太大，这样测试的灵敏度高，测试精度好。超声波探伤通常采用纵波探伤和横波探伤（主要用于焊缝探伤）两种方法。
四、连接（焊接、螺栓连接）检测
钢结构工程的连接检测工作是工程检测当中的一个重点对象，它直接反映工程的质量好坏。连接板的检查包括：（1）检测连接板尺寸（尤其是厚度）是否符合要求；（2）用直尺作为靠尺检查其平整度；（3）测量因螺栓孔等造成的实际尺寸的减小；（4）检测有无裂缝、局部缺损等损伤。对于螺栓连接，可用目测、锤敲相结合的方法检查。并用扭力扳手（当扳手达到一定的力矩时，带有声、光指示的扳手）对螺栓的紧固性进行复查，尤其对高强螺栓的连结更应仔细检查。此外，对螺栓的直径、个数、排列方式也要一一检查。焊接连接目前应用最广，出事故也较多，应检查其缺陷。焊缝的缺陷种类不少，有裂纹、气孔、夹渣、未熔透、虚焊、咬边、弧坑，等等。检查焊缝缺陷时，可用超声探伤仪或射线探测仪检测。
五、钢材锈蚀及涂料检测

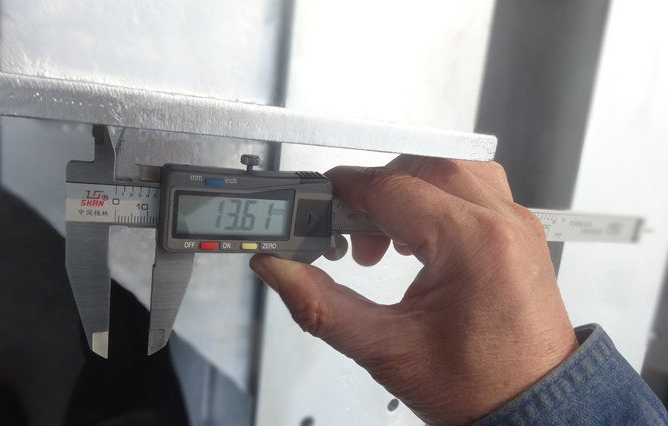

钢材的锈蚀程度可由其截面厚度的变化来反应。检测钢材厚度（必须先除锈））的仪器有超声波测厚仪（声速设定、耦合剂）和游标卡尺。超声波测厚仪采用脉冲反射波法。超声波从一种均匀介质向另一种介质传播时，在界面会发生反射，测厚仪可测出探头自发出超声波至收到界面反射回波的时间。超声波在各种钢材中的传播速度已知，或通过实测确定，由波速和传播时间测算出钢材的厚度，对于数字超声波测厚仪，厚度值会直接显示在显示屏上。
钢结构安装完毕，要刷防锈漆（防腐涂料）和防火涂料，防腐可延长它的使用年限，而防火更是涉及安全，特别是高层钢结构工程。关于涂料本身的检测先不说，只提与钢结构有关的――涂层厚度或涂层干漆膜总厚度，试验方法是利用涂层厚度测量仪、测针钢尺或干漆膜测厚仪检测，看结果是否达到设计标准。防锈漆用铲刀检测，然后比对图片[GB8923]。检测时抽查构件的10%，不得少于3件。钢结构防护涂料的质量，应按国家现行相关产品标准对涂料质量的规定进行检测。钢材表面的除锈等级，可用现行国家标准《涂装前钢材表面锈蚀等级和除锈等级》GB8923规定的图片对照观察来确定。不同类型涂料的涂层厚度，应分别采用下列方法检测：（1）漆膜厚度，可用漆膜测厚仪检测，抽检构件的数量不应少于本标准表3.3.13中A类检测样本的最小容量，也不应少于3件；每件测5处，每处的数值为3个相距50mm的测点干漆膜厚度的平均值。（2）对薄型防火涂料涂层厚度，可采用涂层厚度测定仪检测，量测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定。（3）对厚型防火涂料涂层厚度，应采用测针和钢尺检测，量测方法应符合《钢结构防火涂料应用技术规程》CECS24的规定。涂层的厚度值和偏差值应按《钢结构工程施工质量验收规范》GB50205的规定进行评定。涂装的外观质量，可根据不同材料按《结构工程施工质量验收规范》GB50205的规定进行检测和评定。
